产品特性
低噪声:8.5µVRMS,与固定输出电压值无关 低压差:240 mV(典型值,IOUT = 300 mA,VOUT = 5 V)
电源抑制比(PSRR):92 dB(10 kHz) 用户可编程软启动(仅 DFN 封装提供)
输入电压范围:1.9 V 至 20 V 低静态电流,IGND = 22 μA(典型值,无负载)
输出电压: 低关断电流:1.1 μA(VIN = 20V)
固定输出电压:1.5V、1.8 V、2.5 V、3.3 V 和 5.0 V 使用 2.2 μF 陶瓷输出电容保持稳定
可调输出电压范围:1.2 V 至 VIN – VDO 精确使能
GM1207AUJZ-1-R7 可调输出电压范围: 工作环境温度(TA)范围:−55°C to +125°C
1.22 V 至 VIN – VDO 工作结温(TJ)范围:−55°C to +150°C
最大输出电流:300 mA 6 引脚 DFN 和 5 引脚 SOT-23 封装
线路、负载和温度范围内的精度:
±1.2%(TJ = −55°C 至+125°C)
±1.6%(TJ = −55°C 至+150°C)
产品应用
适应噪声敏感应用
ADC 和 DAC 电路,精密放大器和 VCO 控制供电
通信和基础设施
医疗成像
工业与仪器仪表
汽车电子
产品详情
GM1207 是一款 CMOS、低压差(LDO)线性稳压器,采 用 1.9V 至 20V 电源供电,最大输出电流为 300 mA。这款高输 入电压 LDO 适用于调节 20V 至 1.2V 供电的高性能模拟和混合 信号电路。该器件采用先进的专有架构,在提供高电源抑制、低 噪声特性的同时保持低静态电流,仅需一个 2.2μF 小型陶瓷输 出电容,便可实现出色的线路与负载瞬态响应性能。GM1207 稳压器输出噪声为 8.5μVRMS,与 5V 及以下的固定选项输出电 压无关。
GM1207 提供 6 种固定输出电压选项。现有库存提供下 列电压版本:1.2V(可调节)、1.22V(可调节)、1.5V、 1.8V、2.5V、3.3V 和 5.0V。

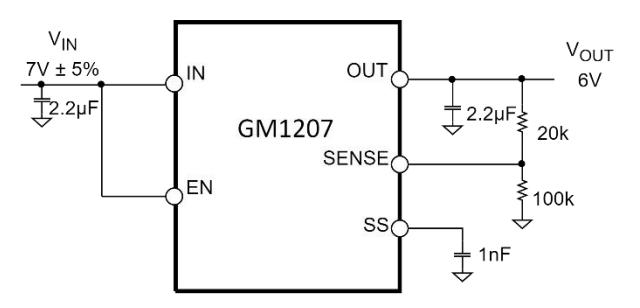

每个固定输出电压都可以通过外部反馈分压器在初始设定 点以上调整。这使 GM1207 可提供 1.2V 至 VIN − VDO 的输 出电压且具有高 PSRR 和低噪声。
GM1207 提供 6 引脚 DFN 和 5 引脚 SOT-23 封装。仅有 DFN 封装支持通过外部电容进行用户可编程软启动。
