『共模半导体』推出快速动态响应低噪声20V/500mA LDO稳压器GM12045，GM12045是一款低压差稳压器，专为快速瞬态响应而优化。GM12045该装置能够提供500mA的输出电流，典型压差为90mV。工作静态电流为1mA，关机时降至1μA以下，同时压差模式下静态电流控制良好。除了快速动态响应外，GM12045还具有8.8μVRMS的低输出电压噪声和高达81dB的电源纹波抑制比，这使得该器件非常适合敏感的仪器仪表和医疗影像应用。
GM12045系列产品介绍
该款芯片输出电压范围为 1.21V 至 20V。GM12045 稳压器稳定，输出电容低至 10μF。内部保护电路包括电流限制和热限制，使其能够安全运行。该器件有 1.5V、1.8V、2.5V、3.3V、5V 的固定输出电压，以及 1.21V 可调的输出参考电压。通过设置外部电阻，可调输出电压为1.21V至20V。
图1 压差电压和负载电流关系

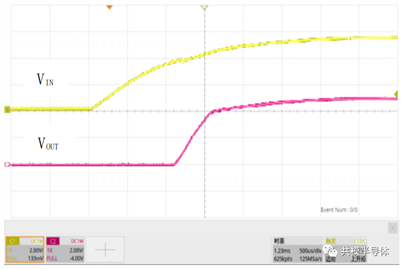

图2 软启动， VIN=5.5V, VOUT=5.0V，IOUT=0.5A

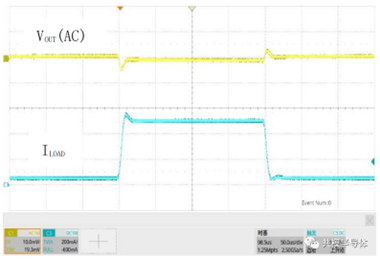

图3 负载瞬态响应， VIN=2.8V, VOUT=1.8V，IOUT=0.05A to 0.5A
GM12045稳压器提供8引脚SOIC封装和12引脚DFN封装。GM12045可替代ADI的LT1763等系列产品。
产品特性
优化快速瞬态响应
输出电流：500mA
压差电压：500mA时为90mV
低噪声：8.8μVRMS（10Hz 至 100kHz）
电源抑制比：
81dB/62dB（100Hz/100kHz）
1mA静态电流
宽输入电压范围：1.9V至20V
压差模式下静态电流小
固定输出电压：
1.5V、1.8V、2.5V、3.3V、5V
1.21V至20V的可调输出
＜1μA关机时的静态电流
支持最小10μF输出电容稳定
支持陶瓷输出电容稳定
热限制
主要应用
医学和影像应用
噪声敏感类仪器仪表
开关电源级联稳压器

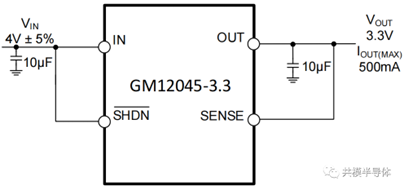

典型应用

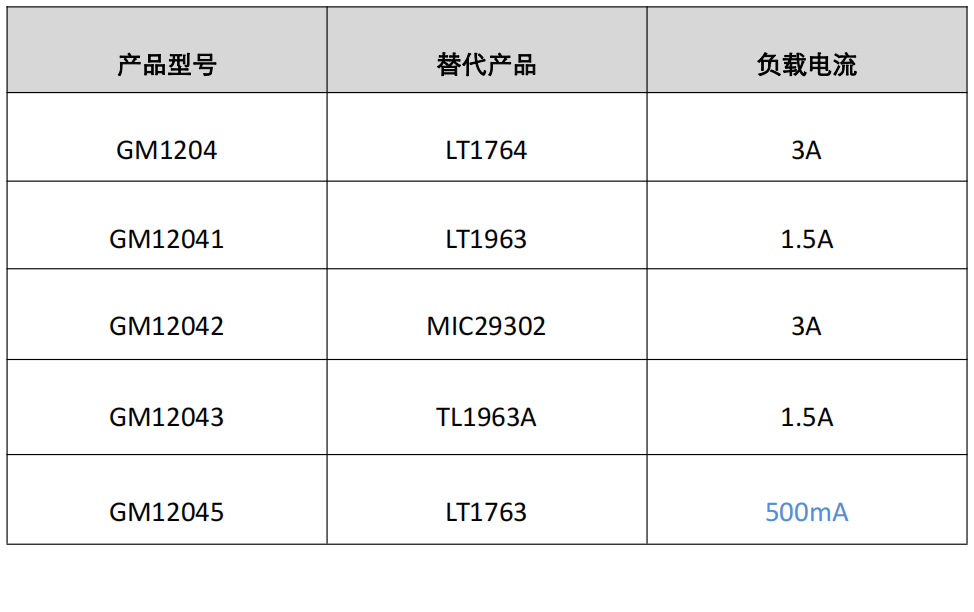

GM12045系列及其对标产品

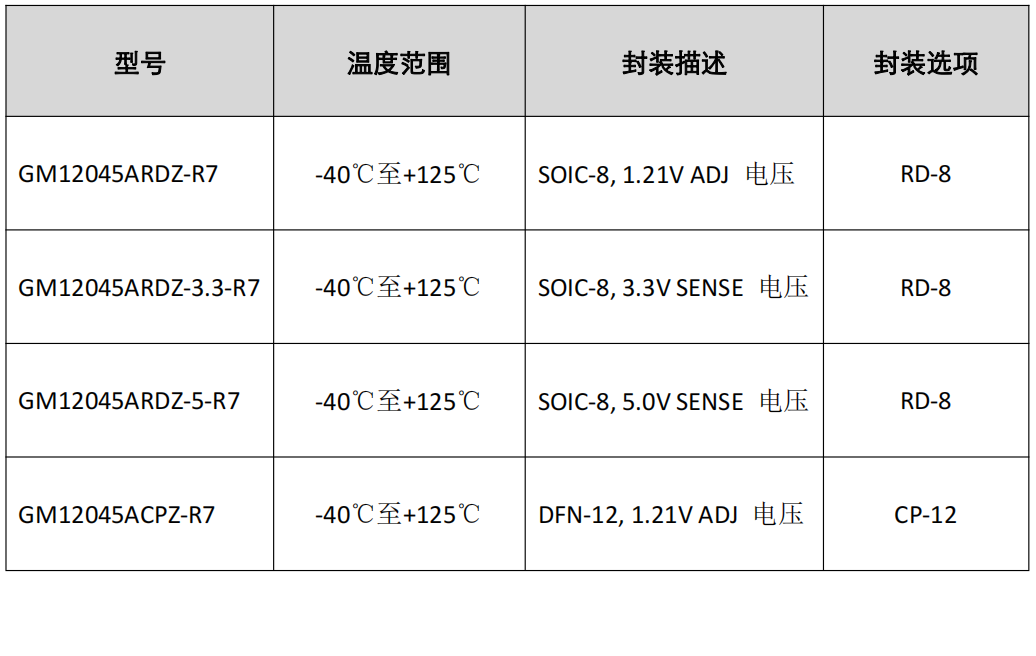

GM12045系列产品订购指南
